제목: 정밀도와 자동화의 재정의: 우수한 와이어 가공을 위한 고급 와이어 컷 코일 기계

소개:

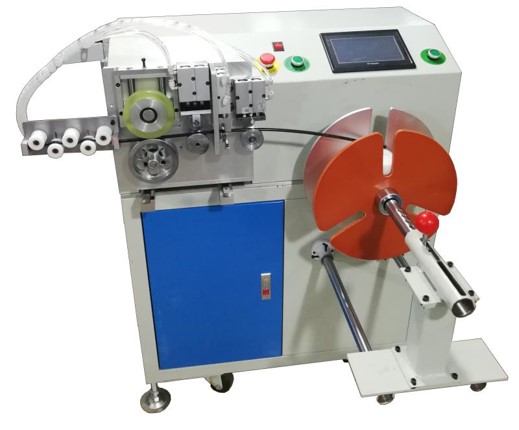

당사의 고급 Wire Cut Coil Machine으로 와이어 가공의 효율성과 정밀도의 새로운 시대를 경험하십시오. 이 최첨단 장비는 와이어 코일링 및 절단 작업을 자동화하고 최적화하도록 설계되어 탁월한 정확도와 일관된 결과를 제공합니다. 고품질 주요 전기 부품과 꼼꼼하게 제작된 기계 부품을 특징으로 하는 이 기계는 까다로운 생산 환경에서 신뢰성, 내구성 및 우수한 성능을 제공하도록 설계되었습니다.

주요 특징 및 이점:

고정밀 권선 메커니즘: 견고한 750W 서보 모터와 유성 감속기로 구동되는 권선 메커니즘은 부드럽고 정확하며 강력한 코일링을 보장합니다. 이 조합은 일관된 권선 품질과 효율적인 작동을 보장합니다.
터치 스크린 인터페이스가 있는 지능형 PLC 제어 시스템: 사용자 친화적인 터치 스크린과 결합된 통합 PLC 제어 시스템은 모든 기계 기능에 대한 직관적인 작동과 정밀한 제어를 제공합니다. 와인딩 매개변수 및 조정을 프로그래밍하는 것은 간단하고 효율적이어서 작업자 편의성을 극대화합니다.
부드럽고 정확한 이동을 위한 일본 NSK 슬라이딩 가이드 레일: 일본의 NSK 브랜드 슬라이딩 가이드 레일을 사용하는 이 기계는 매우 부드럽고 정확한 선형 운동을 보장합니다. 이 프리미엄 구성 요소는 와이어 코일링 공정의 전반적인 정밀도와 신뢰성에 기여합니다.
견고하고 내구성이 뛰어난 랙 및 섀시: 견고한 자체 제작 랙 및 섀시를 기반으로 제작된 이 기계는 까다로운 산업 환경에서 장기적인 내구성과 안정성을 제공하도록 설계되었습니다. 견고한 구조로 되어 있어 일관된 성능을 보장하고 작동 중 진동을 최소화합니다.
일관된 성능을 위한 신뢰할 수 있는 전기 부품: 두 세트의 릴레이와 한 세트의 OMRON 센서를 주요 전기 부품으로 통합한 이 기계는 안정적이고 일관된 전기 성능을 보장합니다. 이러한 고품질 구성 요소는 장비의 전반적인 안정성과 수명에 기여합니다.
통합 공압 와이어 절단 메커니즘 : 내장된 공압 와이어 절단 메커니즘은 코일링 후 깨끗하고 효율적이며 자동화된 와이어 절단을 보장합니다. 이 자동화된 프로세스는 수동 절단 단계를 제거하여 생산성과 정밀도를 향상시킵니다.
로터리 엔코더를 사용한 정확한 미터 계수: 이 기계는 매우 정확한 와이어 길이 측정을 위해 당기는 로터리 엔코더 기반 미터 계수 메커니즘을 사용합니다. 이 정밀한 계량기 계수 기능은 일관된 코일 길이를 보장하고 재료 낭비를 최소화합니다.
정밀 공학을 위한 CNC 가공 고정 장치 부품: 중요한 장착 플레이트 및 가공 고정 장치 부품은 CNC 컴퓨터 공 수치 제어 머시닝 센터를 사용하여 제조됩니다. 이를 통해 탁월한 정밀도와 치수 정확도가 보장되어 기계의 전반적인 품질과 성능에 기여합니다.
고품질 가공 및 조립: 모든 부품은 밀링, 연삭, 터닝, 와이어 절단 및 열처리를 포함한 엔지니어링 설계에 따라 엄격한 가공을 거칩니다. 이 세심한 제조 공정과 신중한 클램핑, 전기 설치 및 시운전은 최고의 품질과 성능을 보장합니다.
다용도성을 위한 맞춤형 와이어 고정 장치(샤프트): 내구성이 뛰어난 스테인리스강으로 만들어진 와이어 고정 장치(샤프트)는 특정 고객 요구 사항에 맞게 사용자 정의할 수 있습니다. 이 기계에는 와이어 권선을 위한 표준 스풀이 장착되어 있어 다양한 와이어 유형 및 코일 치수에 적응할 수 있습니다.
유연성을 위한 조정 가능한 권선 매개변수: 사용자는 다양한 와이어 사양 및 코일 요구 사항을 수용하기 위해 권선 내경(50-300mm), 권선 미터 또는 회전, 권선 속도(1-8회전/초)를 쉽게 조정할 수 있습니다.
다양한 코일 길이에 대한 선택적 행 스트로크: 이 기계는 120mm 열 스트로크를 표준으로 제공하며, 더 긴 코일을 처리하는 데 사용할 수 있는 200mm 스트로크(옵션)가 있어 다양한 코일 길이에 대한 적응성을 제공합니다.
다양한 디스크 직경 옵션: 다양한 디스크 직경(220mm, 280mm, 320mm, 350mm – 350mm 사용자 정의 가능) 중에서 선택하여 다양한 코일 크기와 와이어 볼륨에 맞게 기계를 최적화할 수 있습니다.
컴팩트한 설치 공간과 관리 가능한 무게: L800×W1000×H1030의 치수와 180KG의 무게를 가진 이 기계는 상대적으로 컴팩트한 설치 공간을 제공하여 다양한 생산 환경에 적합합니다.

기술 사양:

특징	사양
키워드 포커스	와이어 컷 코일 기계, 주요 전기 부품
와인딩 메커니즘	750W 서보 모터 + 유성 감속기
제어 시스템	PLC + 터치 스크린
슬라이딩 가이드 레일	NSK Brand (일본)
랙 & 섀시	자체 제작
릴레이	2 세트
센서	오므론, 1 세트
전원 공급 시스템	1 세트
와이어 절단 메커니즘	공압 절단
미터 계산 메커니즘	당기는 로터리 엔코더
설비 부품 가공	CNC 머시닝 센터
처리 방법	밀링, 연삭, 터닝, 와이어 커팅, 열처리
Wire Fixture (Shaft) 재질	스테인레스 스틸(맞춤형)
권선 내경 범위	50 - 300 밀리미터
와인딩 미터/턴	조정 가능한
입력 전압	AC220V 50HZ/60HZ(맞춤형)
정격 전력	800와트
적재 능력	15kg(맞춤형)
행 스트로크	표준 120MM(옵션 200MM)
음량	L800×W1000×H1030
표준 디스크 지름	320 밀리미터
선택적 디스크 직경	220mm, 280mm, 320mm, 350mm(350mm 맞춤형)
스풀 길이	와이어 직경 × 행 수 + 1mm 여유치
샤프트 직경	50 - 300mm (≤ 권취 디스크)
감기 속도	1 - 8 턴/초
스피드 타이	0.6초/시간(참고: 타이 속도는 이 기계 설명과 관련이 없을 수 있지만 원래 프롬프트 정보에는 표시되지 않음)
무게	180킬로그램

응용 프로그램:

이 다재다능한 와이어 컷 코일 기계는 다음을 포함하여 정밀한 와이어 코일링 및 절단이 필요한 광범위한 응용 분야에 이상적입니다.

전기 부품 제조
자동차 와이어링 하네스 생산
기기 케이블 어셈블리
모터 코일 권선
변압기 코일 생산
그리고 다양한 다른 와이어 가공 산업

결론:

당사의 고급 와이어 컷 코일 기계에 투자하고 와이어 처리 효율성, 정밀도 및 제품 품질이 크게 향상되는 것을 경험하십시오. 고품질의 주요 전기 부품과 지능적인 설계를 갖춘 이 견고하고 신뢰할 수 있는 기계는 현대 제조의 요구 사항을 충족하도록 제작되었습니다. 오늘 저희에게 연락하여 자세한 내용을 알아보고 와이어 코일링 및 절단 요구 사항에 대한 맞춤형 솔루션에 대한 견적을 요청하십시오.
